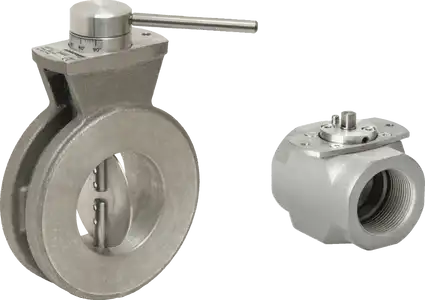

Краны типа «баттерфляй» серий VF, VFT и VFH сконструированы для регулировки и управления подачи воздуха и газа. Температура среды до 450°C. Краны оснащены градуированной шкалой, что позволяет точно выставить регулированный коэффициент. Кранами можно управлять вручную, используя рукоятку (для установки мощности горелки) или автоматически, используя сервомотор (модулируемое или ступенчатое управление) или привод соленоида (двухстепенное управление). Этот тип кранов пригоден для регулировки воздуха и газа в процессах горения, таких как промышленные печи, сушилки, плавильные печи и печи обжига.
Оставить заявку
Функции
Клапаны изготавливаются из алюминия (типы VF/VFT) или чугуна (тип VFH), с широким диапазоном резьбовых соединений и для установки между фланцами EN 1092.
Возможность иметь одно-или двухразмер-ное уменьшение номинального диаметра для типов VF/VFT.
Подходит для использования с воздухом и неагрессивными газами в соответствии с EN 437 (типы VF/VFT); нагретым воздухом и дымовыми газами (тип VFH).
Низкая утечка при закрытом положении клапана (тип VFH снабжен дроссельным дисковым упором).
Тип VFH снабжен диском с двойным эксцентриситетом и пружиной для уменьшения люфта. Это приводит к высокоточной регулировке и позволяет избежать плавающего клапана.
Управляется ручным рычагом, серводвигателем или электромагнитным приводом.
Все компоненты рассчитаны на то, чтобы выдерживать любые механические, химические, тепловые условия, возникающие при типичной эксплуатации. Эффективная пропитка и обработка поверхности были использованы для повышения механической прочности, герметичности и стойкости к коррозии компонентов.
Технические характеристики
| Показатели | Технические характеристики | |
| VF, VFT | VFH | |
| Подключения | Резьба от Rp3/4 до Rp2 в соответствии с ISO 7-1. От DN40 до DN150 для монтажа между двумя фланцами согласно EN 1092 PN16. | От DN40 до DN200 для монтажа между двумя фланцами согласно EN 1092 PN16. |
| Угол поворота | 0 / 90° регулируемый | 0 / 90° регулируемый |
| Температура окр. среды | -15°C / +60°C | -15°C / +60°C |
| Тип носителя | Воздух и неагрессивные газы в соответствии с EN 437 | Нагретый воздух и дымовые газы |
| Максимальная температура среды | +60°C +200°C для использования только с воздухом (специальное исполнение по запросу) | +250°C +450°C с рассеивателями (опциональн. комплект) |
| Макс. рабочее давление | 500 мбар (50 кПа) | 150 мбар (15 кПа) |
| Макс. потеря давления @ Vmax | 150 мбар (15 кПа) | 45 мбар (4,5 кПа) |
| Материалы, контактирующие с жидкостью | Алюминиевый сплав Медный сплав Нержавеющая сталь Нитриловый каучук (NBR) Фторэластомер (FPM) Политетрафторэтилен (PTFE) | Чугун Нержавеющая сталь Политетрафторэтилен (ПТФЭ) |
| Приводные системы и исполнительные механизмы | — квадратный вал 8 — круглый вал Ø10 — ручной рычаг — соленоид SR/SL/ST — серводвигатель МЗ — серводвигатель MZ с рычагом | — ручной рычаг — соленоид SR/SL/ST — серводвигатель МЗ |
Функционирование и применение
Дроссельные заслонки VF / VFT / VFH — это устройства для регулирования / модуляции сиспользованием вспомогательного источника питания или с ручным управлением.

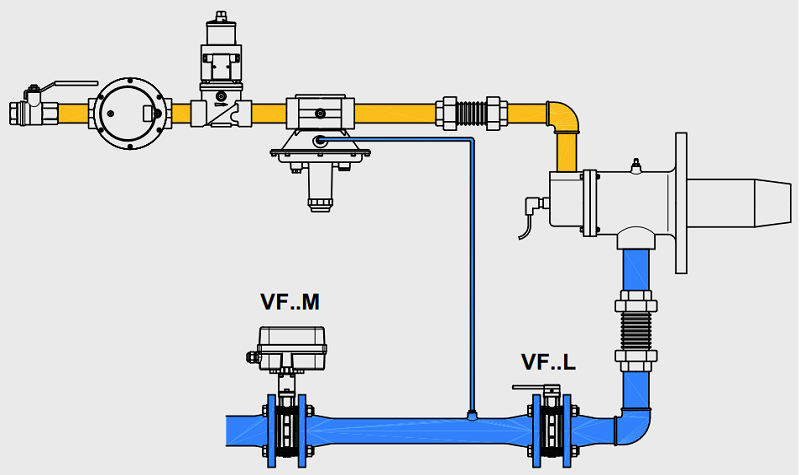

В случае, когда процесс горения регулируется модуляцией воздуха горения, могут быть использованы клапаны VF (VFT) с сервомотором, соединенные с другим поворотным клапаном, приводимым в действие вручную (имеющаяся градуированная шкала и стопорный винт) для установки высокой скорострельности горелки (см. рисунок 1).

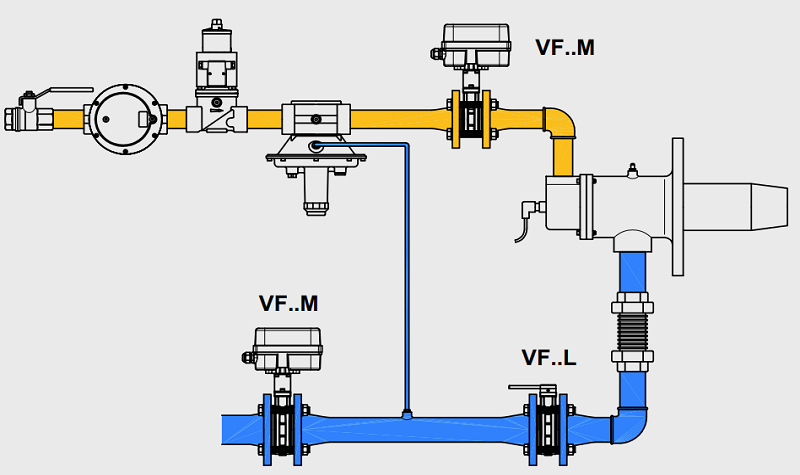

В случае процесса сгорания с избытком воздуха или газа можно использовать дроссельную заслонку VF (VFT), соединенную с лямбда-датчиком для корректировки соотношения (см. рисунок 2).

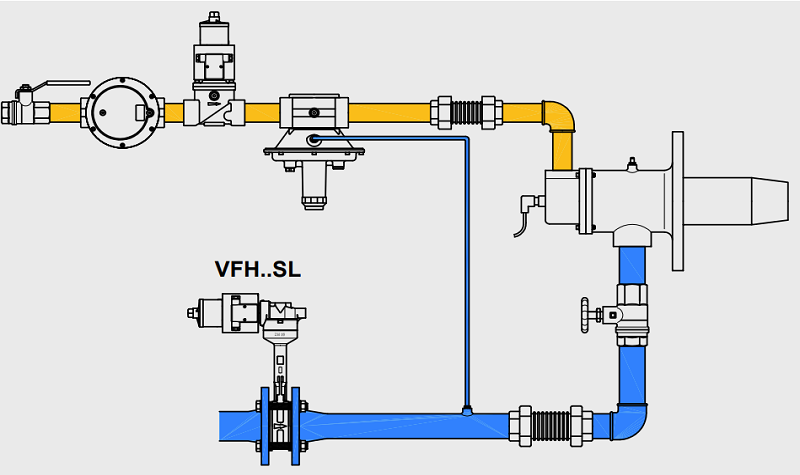

В случае процесса сгорания с предварительно нагретым воздухом можно использовать дроссельную заслонку VFH. Электромагнитный привод предпочтительно подходит для минимального / максимального регулирования с тяжелыми рабочими циклами (см. рисунок 3).
