Газовые фильтры FG

Особенности

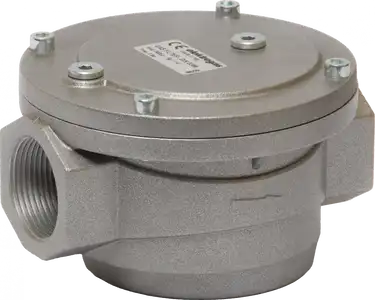

Тип FG — это фильтр для газопроводов в соответствии с DIN 3386, с высокой способностью удерживать пыль и примеси, подходящий для защиты устройств, установленных ниже по потоку газа.

Фильтры изготовлены из литого алюминиевого сплава, имеют широкий диапазон входных/выходных соединений от DN15 до DN 300.

Подходят для природного газа, городского газа, сжиженного газа (газообразного) и воздуха. По запросу фильтры могут быть снабжены специальными уплотнениями, подходящими для агрессивных газов.

Встроенный фильтрующий картридж представляет собой стальную несущую раму, покрытую двухслойным высокоэффективным нетканым материалом из полиолефиновых волокон, который отвечает строгим требованиям класса пожаробезопасности F1 по DIN 53438 и, таким образом, является самозатухающим.

Учитывая то же соединение, FGS являются уменьшенными моделями фильтров FG: корпус более компактный с уменьшенной фильтрующей поверхностью.

Модели FGS1-FGS2 комплектуются сетчатым фильтрующим картриджем.

Модели FG98-FG910-FG912 оснащены 2-ступенчатым однослойным фильтрующим картриджем.

Снабжены точками испытания давлением для входной и выходной камеры (опция для моделей с резьбой).

Все компоненты разработаны таким образом, чтобы выдерживать любые механические, химические и термические воздействия, возникающие при типичной эксплуатации. Для повышения механической прочности, герметичности и устойчивости к коррозии компонентов были использованы эффективные пропитки и обработка поверхности.

Технические характеристики

Параметры	Технические характеристики
Соединения	Газовая резьба EN 10226-1 от Rp1/2 до Rp2 или ANSI-ASME B1.20 от 1/2″ NPT до 2″ NPT Фланцевые PN16 — ISO 7005 от DN65 до DN300 или ANSI-ASA-ASME B16.5 класс 150 от 2″ до 10″
Макс. рабочее давление	2 бар 6 бар
Температура окр. среды	-40°C / +80°C
Ширина пор фильтрующего элемента	≤ 50 мкм (сетчатый фильтр-картридж FGS1, FGS2) ≤ 30 мкм (двухслойный полипропиленовый картридж) ≤ 5 мкм (опция — полипропиленовый картридж)
Класс фильтрации	G4 в соответствии с EN 779
Точки проверки давления (при наличии)	Впускные и выпускные камеры 1/8″ на моделях с резьбой (кроме FGS1- FGS2) 1/4″ на моделях с фланцем
Установка	В горизонтальный и вертикальный трубопровод
Тип газа	Природный газ, городской газ, сжиженный газ семейств 1,2,3 и воздух. По запросу специальное исполнение для агрессивных газов, таких как метан биологического происхождения
Материалы, контактирующие с газом	Алюминиевый сплав, оцинкованная сталь, полипропиленовые волокна, PES, PE, анаэробный герметик, резина NBR
Особенности J-версии	Температура окружающей среды -20/+80°C Материалы, контактирующие с газом: алюминиевый сплав, оцинкованная сталь, полипропиленовые волокна, анаэробный герметик, резина FPM

Функционирование и применение

Фильтр типа FG предназначен для установки в газо- и воздухопроводах для защиты устройств, расположенных ниже по потоку.

Фильтрующий картридж, изготовленный из нетканого полипропиленового волокна с металлическим каркасом, предназначен для задерживания пыли и других примесей размером ≥30 мкм.

При превышении емкости для хранения пыли или при чрезмерном перепаде давления фильтр теряет свою защитную функцию. В этом случае фильтрующий элемент необходимо заменить.

Модели FGS1-FGS2 комплектуются сетчатым фильтром-картриджем (50 мкм), который легко моется.

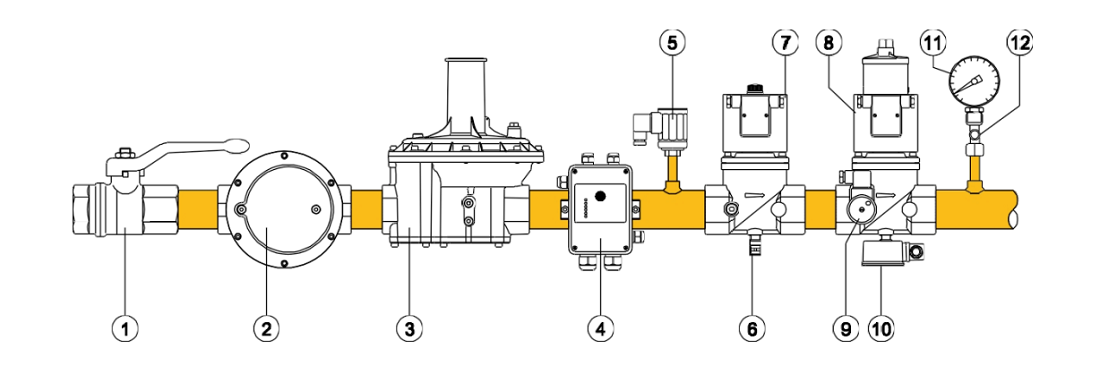

На рисунке ниже показан пример установки с другими устройствами Elektrogas.

Обозначения:

1 = Шаровой кран VSG
2 = Фильтр FG
3 = Регулятор давления R
4 = Контроль герметичности LD
5 = Реле минимального давления газа PSG
6 = Визуальный индикатор положения клапана VI
7 = Электромагнитный клапан быстрого открытия VMR
8 = Электромагнитный клапан медленного открытия VML
9 = Реле давления контроля герметичности PSG
10 = Выключатель индикатора закрытого положения PCS
11 = Манометр горелки MG
12 = Кнопочный клапан ME
