Линейный регулятор расхода LMV может применяться в системах со ступенчатым регулированием (3-х кулачковый сервопривод MZ-3) или системах с непрерывной модуляцией (сервопривод MZ-5 с аналоговыми управляющими сигналами).
Оставить заявку
Особенности
Корпус клапана изготовлен из алюминиевого сплава с соединениями от 3/4″ до 3″.
Подходит для использования с воздухом и неагрессивными газами, входящими в семейства 1, 2 и 3 (EN 437). Специальные версии для агрессивных газов (биогаз).
Линейное отношение угла открытия к скорости потока.
Рабочее соотношение до 25:1, низкий перепад давления и ограниченная утечка газа, когда механизм находится в минимальном положении.
Для каждого типоразмера доступны полное газовое отверстие и уменьшенное газовое отверстие в соответствии с требованиями конкретного завода.
Максимальный расход легко регулируется. Металлическая сетка на входе предотвращает загрязнение внутреннего механизма.
По запросу может быть установлен регулируемый байпас для точной настройки расхода в минимальном положении.
Подходит для управления серводвигателями серии MZ.
Комбинированная система LMV+MZ разработана для уменьшения габаритных размеров.
Все компоненты разработаны таким образом, чтобы выдерживать любые механические, химические и термические воздействия, возникающие при типичной эксплуатации. Для повышения механической прочности, герметичности и устойчивости к коррозии компонентов были использованы эффективные пропитки и обработка поверхности.
Технические характеристики
| Параметры | Технические характеристики |
|---|---|
| Соединения | Резьба ф/ф EN 10226-1 от Rp3/4 до Rp2½ Фланцевая PN16 ISO 7005 DN40 — DN80 По запросу: ANSI-ASME B1.20 от 3/4 ″ NPT до 2″ ½NPT ANSI-ASA-ASME B16.5 класс 150 от 2″ до 3″ |
| Коэффициент контроля | 25:1 |
| Температура окружающей среды | -15°C… +60°C |
| Максимальное рабочее давление | 500 мбар (50 кПа) |
| Фильтрующий элемент | 600 мкм |
| Материалы, контактирующие с газом | Алюминиевый сплав, Латунь. Нержавеющая сталь. Сталь с покрытием, Анаэробный клей, Нитрильный каучук (NBR), Фторэластомер (FPM), Ацетальная смола (POM) |
| Уровень напряжения Серводвигатель MZ | 230 В переменного тока 50/60 Гц 110 В переменного тока 50/60 Гц 24 В переменного / постоянного тока (в зависимости от типа серводвигателя) |
| Время открытия / закрытия на 90° | 7,5…60 сек (в зависимости от типа серводвигателя) |
Функционирование и применение
LMV работает с помощью двухцилиндрового механизма, позволяющего линейно изменять поток в зависимости от положения, благодаря газовым отверстиям особой формы.

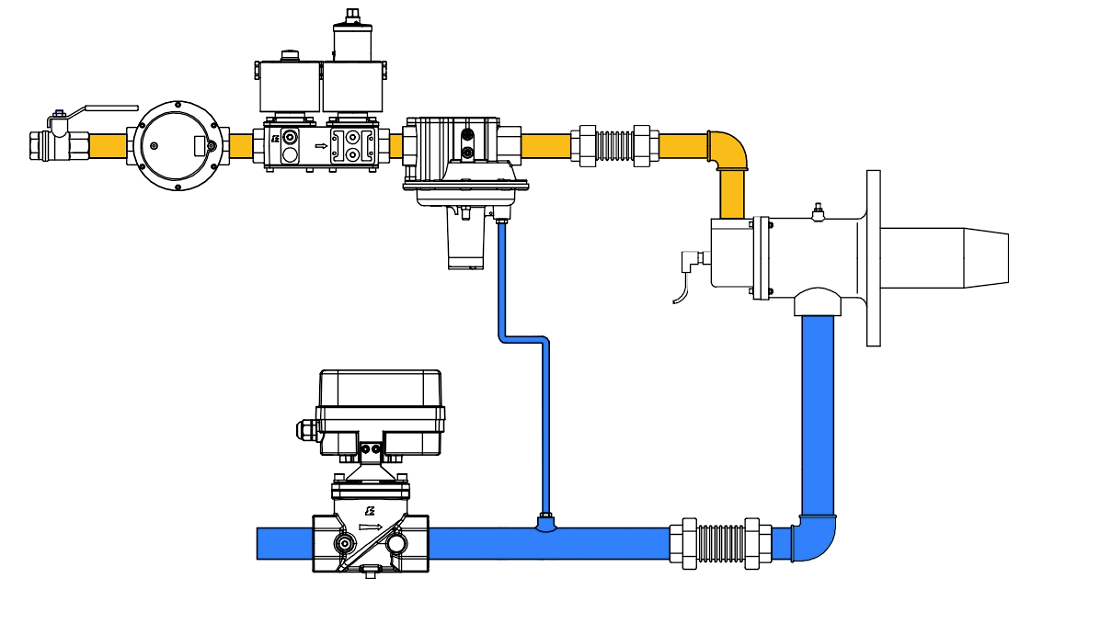

Внешний цилиндр неподвижен, а внутренний может поворачиваться с помощью привода, открывая или закрывая проход для газа. Максимальный расход легко регулируется для создания оптимальных условий работы клапана. Материалы и механические допуски разработаны таким образом, чтобы обеспечить низкий уровень утечек, повторяемость характеристик и надежность. На рисунке 1 показан типичный пример применения регулятора расхода LMV.
