Механическое реле PCS для контроля позиции тарелки клапана (открыт или закрыт). Устройство может монтироваться на клапаны и электромагнитные приводы. Присоединение — G1/8 нержавеющая сталь.
Оставить заявку
Описание
PCS — это механически активируемый переключатель для контроля положения тарелки клапана.
Это устройство может быть установлено на алюминиевые клапаны Elektrogas серий VMR, VML, VMM, VMH, EVRMNA, EVRM-6NA, EVRM-NC, EVRM-6NC для контроля закрытого положения тарелки.
Он может быть установлен на клапане выпуска азота VMRNA для проверки открытого положения пластины.
Он также может быть установлен на электромагнитные приводы (SR — SL — ST) для проверки открытого/закрытого положения поворотной заслонки (VF — VFH).
VI — это механически активируемый индикатор для внешнего контроля положения тарелки клапана. Это устройство может быть установлено на алюминиевые клапаны Elektrogas серий VMR, VML, VMM, VMH, EVRM-NA, EVRM-6NA, EVRM-NC, EVRM-6NC: когда красный индикатор виден, клапан открыт, когда индикатор слепой, клапан закрыт.
Особенности
PCS и VI выпускаются с рабочим давлением 500 мбар, 2 бар или 6 бар.
Эти устройства могут быть установлены на клапаны Elektrogas с резьбовым отверстием G1/8 на основании. Это соединение входит в стандартную комплектацию клапанов DN65 и более. Для моделей DN50 и меньше оно должно быть указано в заказе. Вентильные клапаны VMRNA всегда оснащены отверстием G1/8 в верхней части для индикатора открытого положения. Электромагнитные приводы SR, SL или ST должны быть изготовлены со специальным исполнением для монтажа индикатора и должны быть указаны в заказе.
Для установки индикатора на клапан или привод Elektrogas необходим адаптационный стержень. Для облегчения монтажа индикатор поставляется с уже установленным стержнем.
Переключатель можно поворачивать на 360° вокруг оси штока.
Электрическое соединение PCS со штекером ISO4400.
Подходят для воздуха и неагрессивных газов (семейства 1-2-3 EN437). Имеются специальные версии для использования с агрессивными газами.
Компактная, прочная и функциональная конструкция обеспечивает простую и быструю установку и практически не требует обслуживания.
Все компоненты разработаны таким образом, чтобы выдерживать механические, тепловые и химические нагрузки, возникающие в типичной установке.
PCS может поставляться во взрывозащищенном исполнении.
Технические характеристики
| Показатели | Технические характеристики |
|---|---|
| Соединение | G1/8 (ISO 228-1) |
| Максимальное рабочее давление | 500 mbar — 2 bar — 6 bar |
| Максимальное испытательное давление | 0.75 bar — 3 bar — 9 bar |
| Температура окружающей среды | -15°C / +60°C |
| Тип газа | Воздух и неагрессивные газы (семейство 1-2-3 EN 437) Специальные версии для агрессивных газов |
| Материалы, контактирующие со средой | Алюминий, латунь, нержавеющая сталь NBR, PTFE, FPM (Специальные версии для агрессивных газов без латуни и NBR) |
| PCS — коммутационная способность | Стандартный серебряный контакт: Резистивная нагрузка: 250 VAC 2A, 125 VAC 3A, 30 VDC 3A Индуктивная нагрузка/лампа: 250 VAC 0.3A, 125 VAC 0.5A, 30 VDC 1A Специальный контакт с золотым покрытием: Резистивная нагрузка: 125 VAC 0.1A, 30 VDC 0.1A |
| PCS — электрическое подключение | Штекер ISO 4400 с кабельным вводом PG11 |
| Степень защиты | IP54 (EN 60529) опционально — IP65 |
| Вес | VI — 0,070 кг PCS — 0,200 кг PCS во взрывозащищенном исполнении — 0,300 кг |
Функционирование и применение
PCS — это механически активируемый переключатель для контроля положения тарелки клапана.

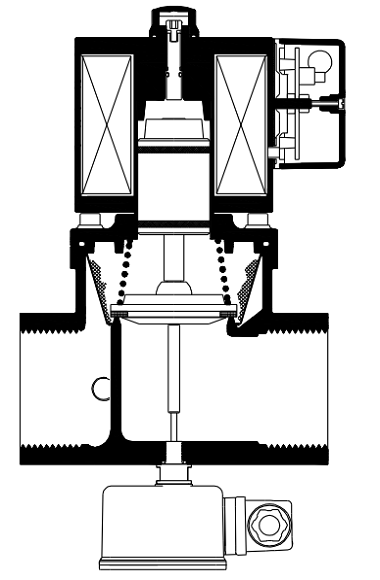

В нормально закрытом клапане (на рис. 1 показан PCS, установленный в клапане VMR), когда клапан не находится под напряжением, тарелка находится в контакте с седлом клапана.
Шток переключателя нажимается, и электрический контакт переключается в конфигурацию 1-3.
Когда клапан открывается, пластина выходит из седла и освобождает шток, так что контакт переключается в конфигурацию 1-2, под действием возвратной пружины.
Стандарт EN 161 устанавливает, что переключатель должен срабатывать, когда пластина находится в пределах 1 мм от своего закрытого Таким образом, PCS — это устройство, способное определять закрытое состояние, а не полностью открытое.
На рис. 2 показано, как происходит коммутация контактов в клапане VMR.

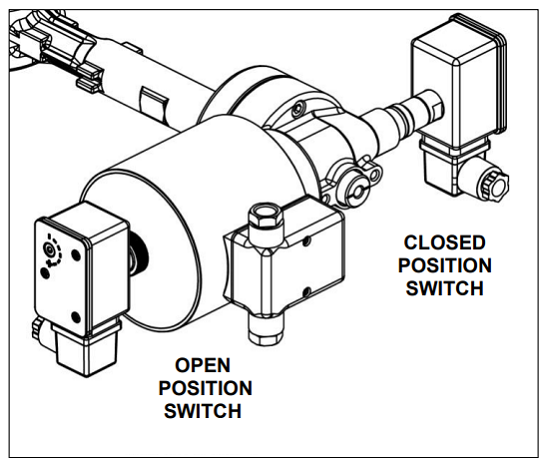

На рис.3 показан PCS, установленный на соленоидном приводе. В этом случае минимальное и максимальное регулирование недоступно, а монтаж переключателя открытого положения возможен только для типа SR (быстрое открытие-быстрое закрытие).
В нормально открытом клапане VMRNA PCS устанавливается над штоком. Когда клапан не находится под напряжением (открыт), диск открыт и магнитный сердечник толкает шток переключателя, поэтому электрический контакт переключается в конфигурации 1-3. Когда клапан находится под напряжением (закрыт), магнитный сердечник толкает диск на седло и освобождает шток PCS, так что контакт переключается в конфигурации 1-2.
