Предохранительно-сбросные клапана (ПСК) серии VS для снижения кратковременных скачков давления газа в трубопроводе.
Оставить заявку
Особенности
Тип VS — это клапан сброса давления, предназначенный для снижения временного скачка давления в горящих приборах. Перекрытие автоматических клапанов или негерметичное закрытие регуляторов может привести к повышению давления; сбрасывая избыточное давление в линию сброса, клапан RV позволяет системе снова работать нормально.
Клапаны изготовлены из алюминиевого сплава методом литья под давлением. Они оснащены регулируемой пружиной, что позволяет точно настроить давление разгрузки на месте. Трубные соединения соответствуют группе 2. Клапаны RV рассчитаны на большой расход воздуха.
Подходят для использования с воздухом и неагрессивными газами, входящими в семейства 1, 2 и 3 (EN 437). Специальные версии для агрессивных газов (например, биогаза или COG) не содержат цветных металлов и снабжены резиновой частью из FKM (версия J).
С двух сторон во входной камере имеются контрольные точки давления для подключения манометров, реле давления или другого газового оборудования.
Технические характеристики
| Параметры | Технические характеристики |
|---|---|
| Соединения | Газовая резьба F/F ISO 7-1 Rp3/4 или Rp1 |
| Температура окружающей среды | -20°C … +60°C |
| Впуск — сброс давление | Давление на входе не более 3 бар Давление сброса (мбар): 45 — 150, 110 — 190, 150 — 450, 400 — 1200 |
| Фильтрующий элемент | 600 мкм |
| Установка | Горизонтальный (с регулируемой пружиной вверх) или вертикальный трубопровод. |
| Тип газа | Воздух, природный газ, городской газ, сжиженный газ семейств 1,2,3 (EN437). |
| Материалы, контактирующие с газом | Алюминиевый сплав, Латунь, Нержавеющая сталь, Сталь с покрытием, Полиамид, Анаэробный клей, Нитрильный каучук (NBR), Фторэластомер (FPM), Политетрафторэтилен (ПТФЭ) |
Функционирование и применение
В перепускном клапане давление на входе действует на одну сторону мембраны, а на другой стороне находится пружина. Мембрана соединена с диском: когда сила давления на входе превышает силу пружины, мембрана перемещается и диск открывается, выпуская газ в линию сброса. После сброса давления давление на входе становится ниже, и диск снова закрывается. Давление сброса может быть установлено с помощью пружины.
Это устройство обычно устанавливается в газовых магистралях, промышленных установках и системах газового обжига.

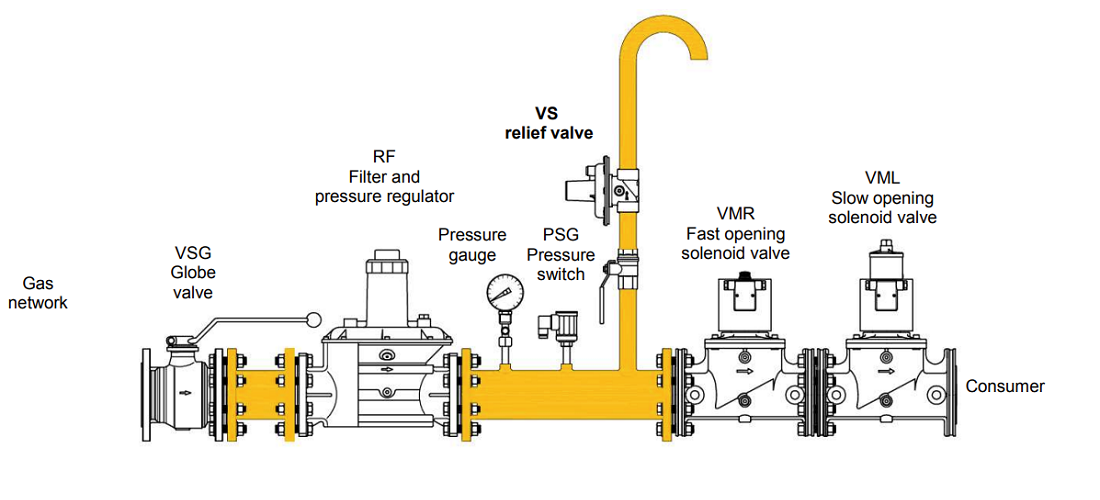

На рисунке ниже показан пример установки в сочетании с другими устройствами Elektrogas.
