Датчики-реле серии PSG для контроля давления газа и воздуха. 1CO контакт на напряжение до 250VAC. Реле давления выпускается для различных диапазонов давления. Присоединение к процессу-наружная резьба G1/4.
Оставить заявку
Описание
PSG 901 — это регулируемое реле давления в соответствии с EN 1854, предназначенное для контроля избыточного давления газообразных сред.
Особенности
Реле давления имеет ручку для регулировки давления срабатывания (рисунок ниже), выбираемого в заданном диапазоне.
Оно подходит для контроля избыточного давления воздуха и неагрессивных газов (семейства 1-2-3 EN437).
Имеются специальные версии для использования с агрессивными газами.
Компактная, прочная и функциональная конструкция обеспечивает простую, быструю и практически не требующую обслуживания установку.
Специальный фильтр (20 мкм) защищает чувствительный элемент от грязи и пыли, которые могут вывести его из строя.
Все компоненты разработаны таким образом, чтобы выдерживать механические, тепловые и химические нагрузки, возникающие в типичной установке.
Реле давления на 100% откалиброваны.
Технические характеристики
| Показатели | Технические характеристики |
|---|---|
| Соединение | G ¼ (male) |
| Температура окружающей среды | -20°C / +85°C |
| Материал мембраны | NBR Viton® (специальное исполнение для агрессивных газов) |
| Монтаж | На горизонтальных и вертикальных трубопроводах |
| Тип газа | Воздух и неагрессивные газы (семейство 1-2-3 EN437) Специальные версии для агрессивных газов |
| Электрические номиналы | AgNi контакты: 250 V AC, 6 A (резистивный), (1,5 А индуктивный) 24 V DC, 2 A Позолоченные контакты: 24 V AC, 100 mA 24 V AC, 30 mA |
| Электрическое подключение | Быстроразъемные клеммы 6,3×0,8 (DIN46244) и ISO16 кабельный ввод Штекер ISO4400 с кабельным вводом PG9 |
| Степень защиты | IP54 опционально — IP65 |
| Материалы, контактирующие со средой | Латунь PE UHMW (фильтр) Плакированная сталь Нитриловый каучук (NBR) Нержавеющая сталь (версия для агрессивных газов) FPM (версия для агрессивных газов) |
Функционирование и применение
Реле давления PSG предназначено для контроля рабочего избыточного давления на воздушных и газовых линиях.

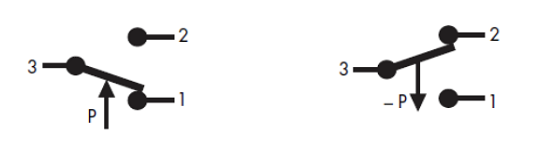

Когда давление превышает установленное значение, электрический контакт переключается. Когда давление уменьшается, контакт снова переключается (см. рисунок 1).
Реле давления имеет резьбовое соединение G¼, которое позволяет устанавливать его на газовой линии или непосредственно на компонентах серии Elektrogas с точкой проверки давления.

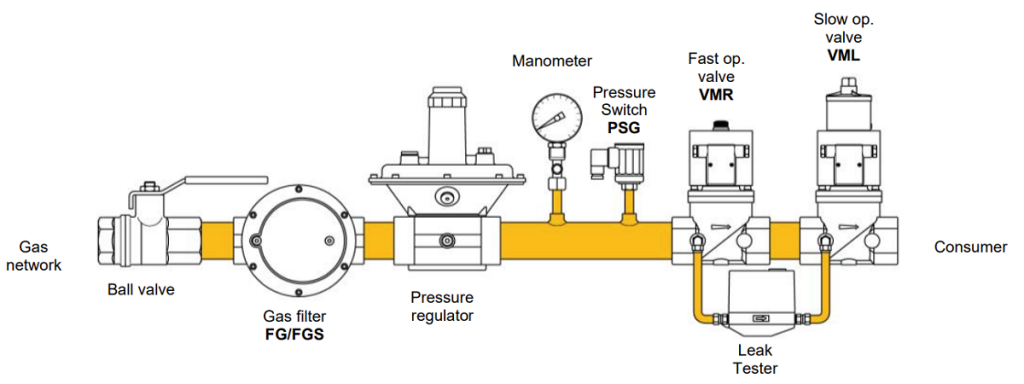

На рис. 2 показан пример типичной установки реле давления PSG.
