Сервомоторы (привода) серии MZ для регулирующих клапанов и заслонок. Возможные режимы управления: аналоговый и дискретный (трехступенчатое управление). Отличительные особенности: высокая точность регулирования, хороший момент и простота в наладке и обслуживании.
Оставить заявку
Особенности
Серводвигатель MZ предназначен для управления клапанами VF, VFT, VFH и LMV для потока газа и воздуха в процессах сгорания, с позиционированием посредством переключающих кулачков (MZ2, MZ3) или электронного управления (MZ5).
Оснащен переключающими кулачками с регулировочным винтом.
Его прочный и функциональный дизайн обеспечивает быструю и легкую установку.
Доступен во взрывозащищенном исполнении для использования в Зонах 2 и 22 в соответствии с Директивой 2014/34 / ЕС (ATEX).
Дополнительные функции для серии MZ5.
- Высокая точность позиционирования за счет 16-битного микроконтроллера.
- Светодиоды состояния и индикатор положения двигателя видимы снаружи.
- Две кнопки для ручной регулировки положения.
- Две кнопки для экономии мин. / Макс. позиции.
- Аналоговые входные и выходные сигналы для электронного позиционирования.
- Этот же блок подходит для 230 В, 110 В или 24 В.
- Регулируемое время открытия от 7 до 60 секунд
Технические характеристики
| Параметры | Технические характеристики |
|---|---|
| Тип серводвигателя | MZ2: 2-х позиционное управление с помощью кулачков MZ3: 3-точечное управление с помощью кулачков переключения MZ5: непрерывная регулировка положения по аналоговым сигналам |
| Вес | 2 кг |
| Угол поворота | 0 / 90° |
| Повторяемость положен. (MZ5) | ±0,25° |
| Температура окр. среды | -15°C / +60°C |
| Уровень напряжения | 230 В переменного тока 50/60 Гц 110 В переменного тока 50/60 Гц 24 В переменного / постоянного тока |
| Допуск напряжения | -15% / +10% |
| Потребляемая мощность | 6 VA max |
| Степень защиты | IP65 (EN 60529) |
| Кабельный ввод | M20x1,5 для кабеля 7/12 мм (EN 62444) |
| Сечение проводов | 2,5 мм2 макс. |
| Макс. крутящий момент | MZ2, MZ3: 3 Нм (удерживающий крутящий момент 3 Нм) MZ210, MZ310: 10 Нм (удерживающий крутящий момент 5 Нм) MZ5: 5 Нм (удерживающий крутящий момент 5 Нм) MZ510: 10 Нм (удерживающий крутящий момент 5 Нм) |
| Рабочее время (0 — 90°) | MZ2-3: 15s, 30s, 60s, 120s (фиксированный) MZ5: от 7 до 60 секунд (регулируется) |
Функционирование и применение

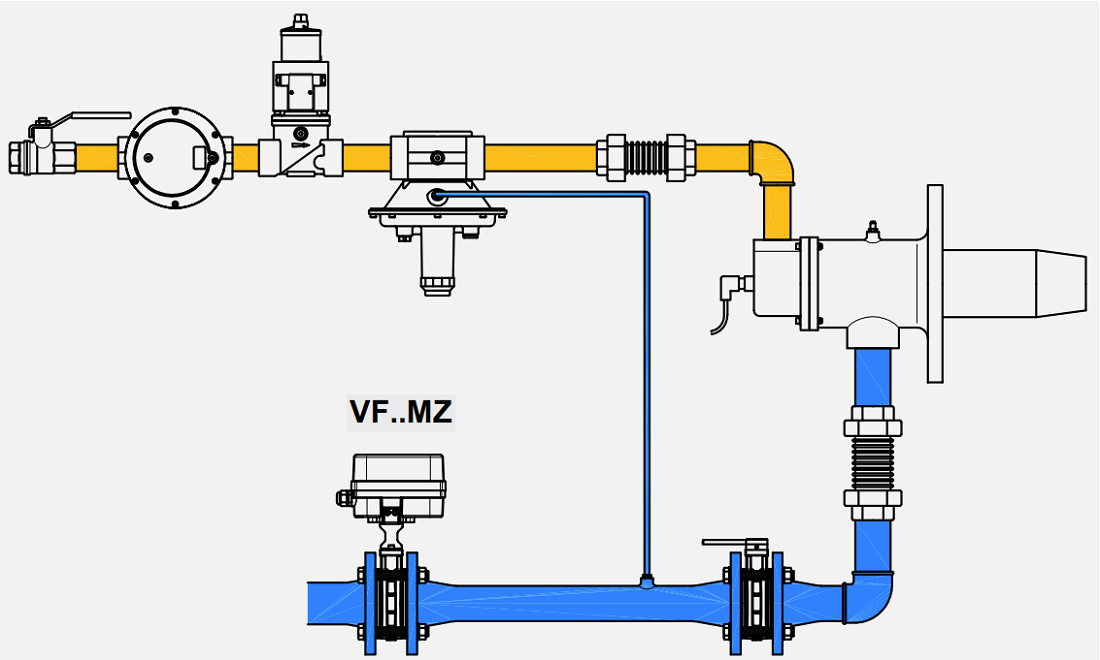

В случае, если процесс сгорания регулируется с помощью модуляции воздуха для горения, можно использовать клапаны VF с серводвигателем, соединенные с другим дроссельным клапаном с ручным управлением (доступна градуированная шкала и стопорный винт), для настройки высокой мощности горелки (см. рисунок 1).

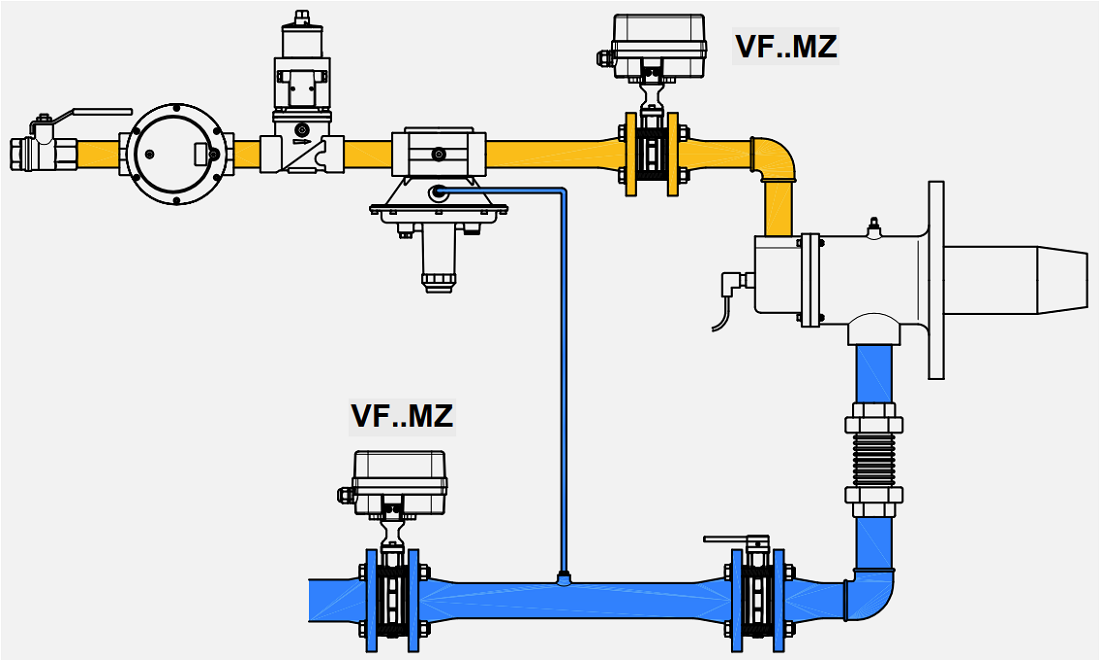

В случае процесса сгорания с избытком воздуха или газа можно использовать дроссельную заслонку VF, соединенную с лямбда-датчиком для корректировки соотношения (см. рисунок 2).

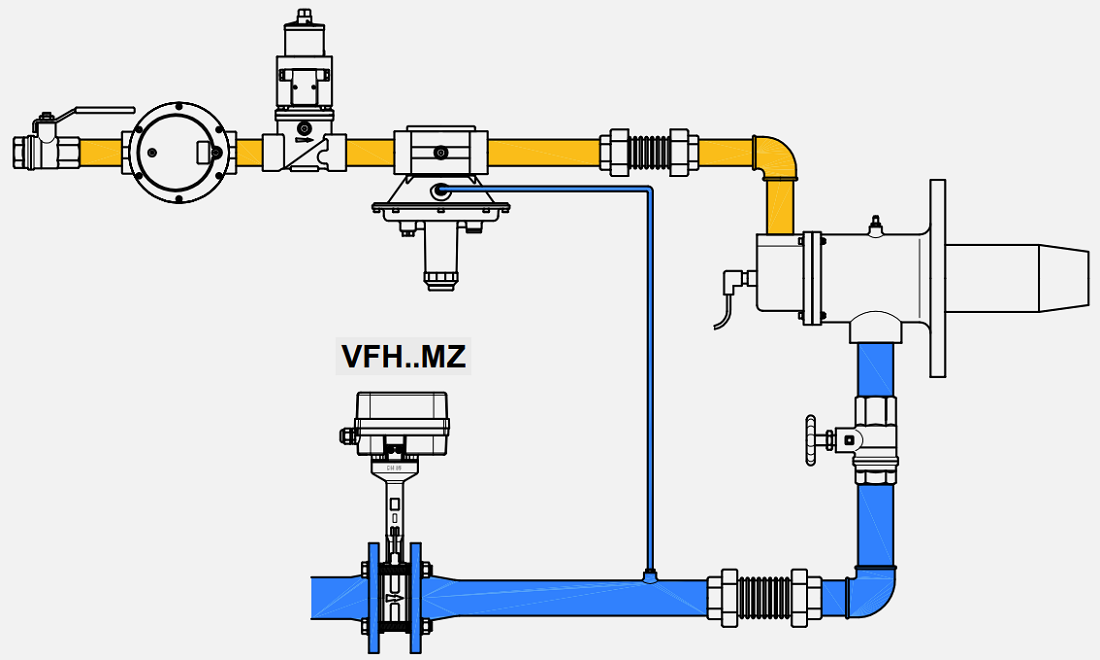

В случае процесса сгорания с предварительно нагретым воздухом, дроссельная заслонка VFH может использоваться с серводвигателем MZ (см. рисунок 3).
