Электромагнитные приводы серий SR, SL и ST с быстрым или медленным открытием для кранов типа «баттерфляй» серий VF и VFH при двухступенчатом управлении газовыми и воздушными потоками в процессах сгорания.
Оставить заявку
Функции
Доступны с быстрым открытием и быстрым закрытием (<1 с), с медленным открытием (3-4 с) и быстрым закрытием или с медленным открытием и медленным закрытием (3-4 с).
Оснащен двумя регулировочными винтами для регулировки минимального и максимального расхода.
Оснащен индикатором положения тарелки клапана.
Подходит для прерывистой работы и большого количества рабочих циклов.
Его прочная и функциональная конструкция обеспечивает быструю и легкую установку и практически не требует обслуживания.
Все компоненты спроектированы так, чтобы выдерживать любые механические, химические и термические условия, возникающие во время типичной эксплуатации.
Эффективная пропитка и обработка поверхности были использованы для улучшения механической прочности, герметичности и устойчивости компонентов к коррозии.
Технические характеристики
| Показатели | Технические характеристики |
|---|---|
| Тип привода | SR быстрое открытие и быстрое закрытие; SL медленное открытие и быстрое закрытие; ST медленное открытие и медленное закрытие |
| Угол поворота | 0/90 ° минимум и максимум регулируется |
| Температура окружающей среды | -15 ° C / + 60 ° C |
| Уровень напряжения | 230 В переменного тока 50/60 Гц; 110 В переменного тока 50/60 Гц |
| Допуск напряжения | -15% / + 10% |
| Потребляемая мощность | 45 Вт (от 180 Вт) |
| Вложение | IP54 (EN 60529) (опционально IP65) |
| Кабельный ввод | 2x стандартная розетка ISO 20 (EN 50262) опционально |
| Изоляция обмотки катушки | Класс H (200°C) |
| Тепловое сопр. катушки | Класс F (155°C) |
| Рабочее время (0 — 90°) | SR: открытие / закрытие 1 с; SL: ~ 4 с открытие / 1 с закрытие; ST: ~ 4 с открытие / закрытие |

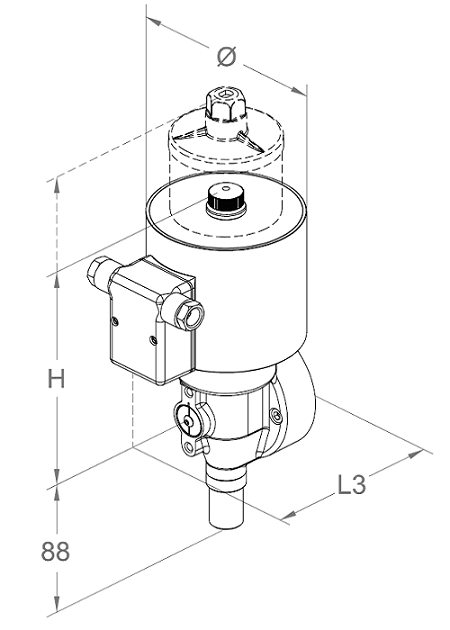

Общие размеры
| Moдель | Общие размеры [мм] | Вес [кг] | ||
| L3 | H | Ø | ||
| SR4 | 126 | 160 | 100 | 5,0 |
| SL4 | 126 | 230 | 100 | 5,5 |
| ST4 | 126 | 240 | 100 | 5,6 |
| SR8 | 134 | 182 | 114 | 7,2 |
| SL8 | 134 | 252 | 114 | 7,7 |
| ST8 | 134 | 262 | 114 | 7,8 |
Функционирование и применение

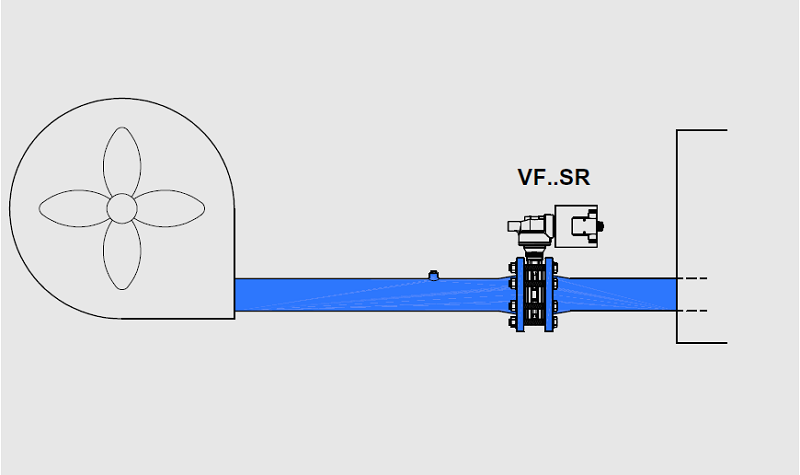

Когда процесс сгорания прерывистый, можно использовать дроссельную заслонку VF с соленоидным приводом, чтобы отрегулировать объемы воздуха для малого и большого пламени (см. рисунок 1).

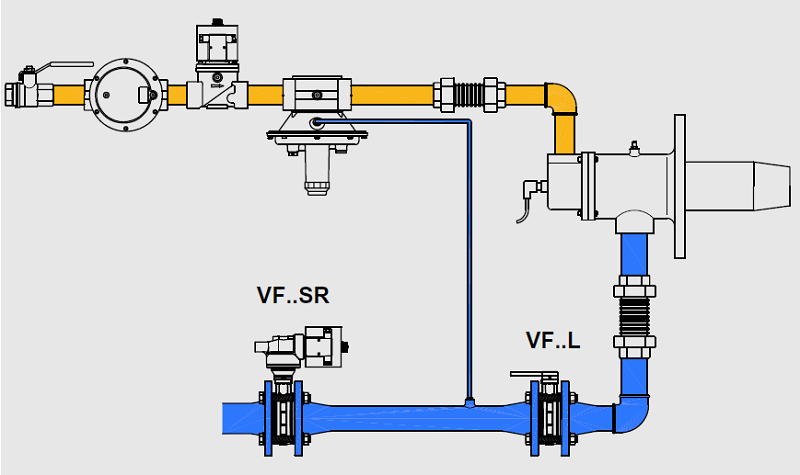

В печах для отжига часто требуется дополнительное охлаждение. Объем воздуха регулируется дроссельной заслонкой VF с соленоидным приводом (см. рисунок 2).

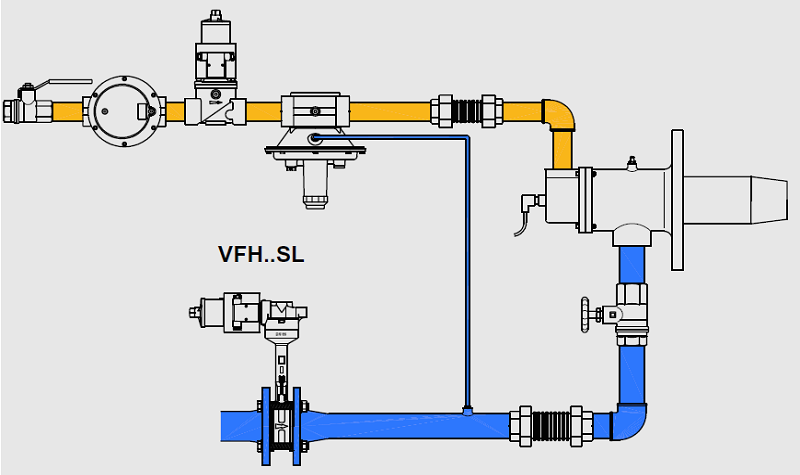

В случае процесса сгорания с предварительно нагретым воздухом можно использовать дроссельную заслонку VFH. Электромагнитный привод предпочтительно подходит для минимального / максимального регулирования с тяжелыми рабочими циклами (см. рисунок 3).
