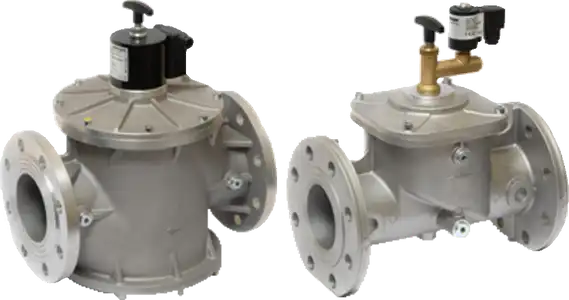

Клапан типа EVRM-NA является клапаном безопасности с ручным взводом, открытым в нормальном состоянии. Клапан типа EVRM-NС является клапаном безопасности с ручным взводом, закрытым в нормальном состоянии. Данные клапана активно используются в сочетании с системами безопасности, а также с системами контроля загазованности.
Оставить заявку
Функционирование
Клапан типа EVRM-NA является клапаном безопасности с ручным взводом, открытым в нормальном состоянии. Ручное вмешательство необходимо для открытия клапана и приведения механизма во взведенное состояние. Питание переменным током и/или током разряда конденсатора, вызванного детектором утечки, приводит к расцеплению механизма и немедленному перекрытию газового потока. Если электропитание от датчика сохраняется из-за присутствия газа, клапан остаётся под напряжением и не позволяет осуществить открытие. После устранения причин закрытия и отсутствия утечки газа, клапан должен быть открыт вручную (см. рисунок 1).

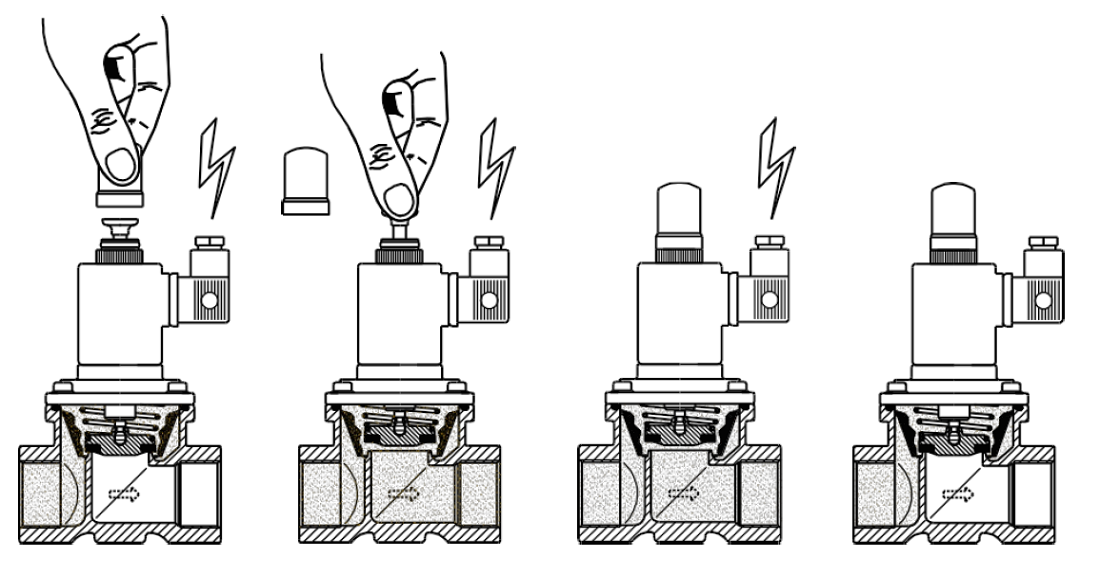

Клапан типа EVRM-NC является клапаном безопасности с ручным взводом, закрытым в нормальном состоянии. В состоянии покоя пружина давит на тарелку, перекрывающую газовый поток. Просто при подаче электропитания на катушку клапан не открывается, необходимо вручную взвести стержень, расположенный вверху катушки. Будучи один раз открытым, клапан остаѐтся в таком состоянии пока ток протекает через катушку. При отсутствии электрического тока клапан быстро закрывается и остаѐтся в таком положении до перезапуска. После обнаружения и устранения причин блокировки клапан может быть открыт, как описано выше (см. рисунок 2).
Технические характеристики
Клапаны изготовлены из литого алюминиевого сплава (или горячепрессованной латуни для версий OT), имеют широкий диапазон входных/выходных соединений от DN10 (3/8″) до DN 300 (12″).
Уплотнения изготовлены из резины на основе NBR, сертифицированной для использования с газом (EN 549).
Встроенный мелкоячеистый фильтр защищает седло и диск клапана, а также расположенные ниже компоненты и предотвращает загрязнение (кроме моделей из латуни).
| Показатели | Технические характеристики | |
| EVRMNC | EVRMNA | |
| Подключения | Внутренняя резьба EN 10226-1 от Rp3/8 до Rp2½ или ANSI-ASME B1.20 от 3/8 «NPT до 2″½ NPT Фланцы ISO 7005 PN16 от DN40 до DN300 или ANSI-ASA-ASME B16.5 класс 150 от 2″ до 10″ | Внутренняя резьба EN 10226-1 от Rp3/8 до Rp2½ или ANSI-ASME B1.20 от 3/8 «NPT до 2″½NPT Фланцы ISO 7005 PN16 от DN40 до DN300 или ANSI-ASA-ASME B16.5 класс 150 от 2″ до 10″ |
| Напряжения | 230 В переменного тока 50/60 Гц 120 В переменного тока 50/60 Гц 110 В переменного тока 50/60 Гц 24 В переменного / постоянного тока 12 В переменного / постоянного тока Допуск по напряжению: от -15% до +10% | 230 В переменного тока 50/60 Гц 110 В переменного тока 50/60 Гц 24 В переменного / постоянного тока 12 В постоянного тока Допуск по напряжению: от -15% до +10% |
| Температура окр. среды | От -20°C до +60°C | От -20°C до +60°C |
| Макс. рабочее давление | 600 мбар, 6 бар | 600 мбар, 6 бар |
| Время закрытия | < 1 сек | < 1 сек |
| Степень защиты | IP65 | IP54 (NEMA 3) (IP65 опционально NEMA 4) |
| Сечение проводников | 2,5 мм2 макс. (AWG 12) для клеммной колодки 1,5 мм2 макс. (AWG 14) для штекера ISO | 1,5 мм2 макс. (AWG 14) |
| Материалы, контактирующие с газом | Алюминиевый сплав, латунь, нержавеющая сталь, нитрильный каучук (NBR), фторэластомер (FPM), политетрафторэтилен (PTFE) | Алюминиевый сплав, латунь, нержавеющая сталь, нитрильный каучук (NBR), фторэластомер (FPM), политетрафторэтилен (PTFE) |
