Газовые отсечные электромагнитные клапаны серии VMH с медленным открытием с гидравлическим электроприводом DN65…DN300 для газовых горелок, атмосферных газовых котлов, промышленных печей и другого газоиспользующего оборудования.
Оставить заявку
Особенности
Клапаны изготовлены из алюминиевого сплава с диапазоном присоединений от DN 65 до DN 300. Подходит для использования с воздухом и неагрессивными газами, входящими в семейства 1 , 2 и 3 (EN 437).
Есть возможность заказать специальные версии для агрессивных газов.
Клапан открыт только при подаче напряжения: если по какой-либо причине питание пропадает, клапан немедленно закрывается.
Встроенный мелкоячеистый фильтр защищает седло и диск клапана, а также расположенные ниже по потоку компоненты и предотвращает загрязнение.
Снабжен манометром G1/4 с двух сторон во входной и выходной камере для подключения манометров, реле давления, тестера утечки или другого газового оборудования.
Привод снабжен индикатором для визуализации того, что он находится под напряжением.
Все компоненты разработаны таким образом, чтобы выдерживать любые механические, химические и термические воздействия, возникающие при типичной эксплуатации. Для повышения механической прочности, герметичности и устойчивости к коррозии компонентов были использованы эффективные пропитки и обработка поверхности.
Технические характеристики
| Параметры | Технические характеристики |
|---|---|
| Присоединение | Фланцевые PN16 — ISO 7005 от DN65 до DN300 |
| Напряжение | 230 В переменного тока или 110 В переменного тока 50/60 Гц |
| Потребляемая мощность | 20 ВА (стартовая мощность 110 ВТ) |
| Допуск по напряжению | от -15% до +10% |
| Температура окружающей среды | -15°C to +60°C |
| Фильтр | 600 мкм, металлическая сетка |
| Степень защиты | IP65 (EN 60529) |
| Кабельный ввод | Штекер ISO 4400 с кабельным вводом PG9 |
| Материалы, контактирующие со средой | Алюминиевый сплав, латунь, нержавеющая сталь, сталь с покрытием, анаэробный клей, нитрильный каучук (NBR), Фторэластомер (FPM), Политетрафторэтилен (ПТФЭ) |
Функционирование и применение
Клапан типа VMH представляет собой предохранительное запорное устройство, использующее вспомогательный источник питания.
В обесточенном состоянии пружина давит на уплотнительный диск, закрывая проход для газа. В этом состоянии впускная камера заполняется газом под давлением, который давит на диск, улучшая уплотнение.
При подаче питания на привод перепускной клапан закрывается, запускается насос и масло под давлением толкает поршень. Диск медленно открывается под действием пружины и давления газа.
Когда диск достигает конечной остановки, насос отключается, и энергию потребляет только перепускной клапан.
При отключении питания перепускной клапан открывается, а диск быстро закрывается, прерывая поток газа.
Этот тип клапана обычно устанавливается в качестве предохранительного и регулирующего устройства в газовых магистралях, для промышленного применения и в системах газового сжигания.

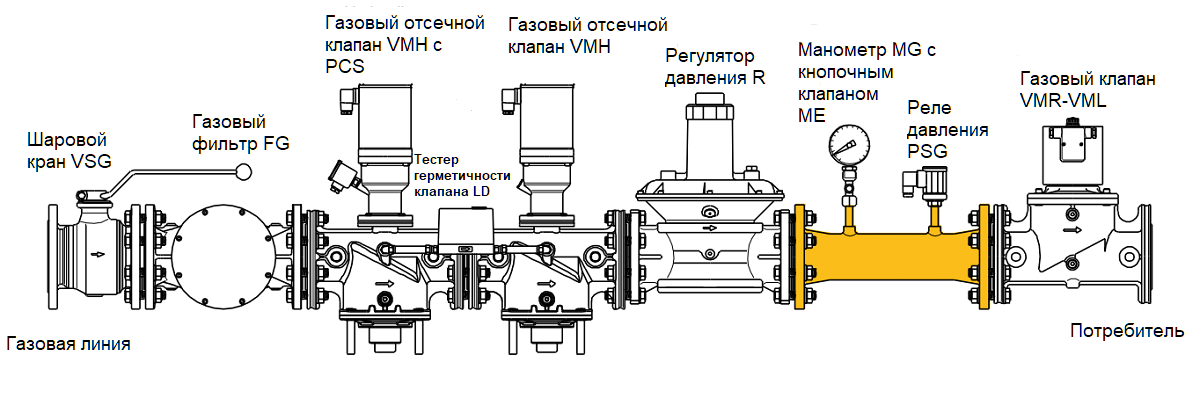

На рисунке ниже показан пример установки в сочетании с другими устройствами Elektrogas.
