Блоки электромагнитных газовых клапанов серии VMM с конфигурируемыми функциями. Данные блоки клапанов предназначены для операций блокировки и регулировки газа или воздуха в горелках с атмосферным давлением или с воздушным дутьем, в промышленных печах и во всех сферах применения, предусматривающих использование газовых рамп.
Оставить заявку
Особенности
Клапан типа VMM представляет собой комбинацию двух электромагнитных клапанов в единственном компактном и универсальном корпусе.
Данный тип устройства подходит для управления блокировкой и выпуском воздуха или газа (с одной или двумя ступенями), необходимых в газовых горелках, атмосферных газовых котлах, промышленных печах и других газопотребляющих устройствах.
Клапаны VMM изготовлены из литого алюминиевого сплава и имеют диапазон входных/выходных соединений от DN20 (3/4″) до DN80 (3″).
Уплотнения изготовлены из резины на основе NBR, сертифицированной для использования с газом (EN 549).
Нормально открытый воздушный клапан VMRNA может быть встроен в VMM от 1″¼ до 3″.
Подходят для использования с воздухом и неагрессивными газами, входящими в семейства 1, 2 и 3 (EN 437). Существуют специальные версии для агрессивных газов, без латуни и с уплотнениями FPM.
Клапан открыт только при подаче напряжения: если по какой-либо причине питание пропадает, клапан немедленно закрывается.
Подходит для работы в тяжелых условиях и рассчитан на длительную эксплуатацию (100% ED). Оснащен регулировкой расхода воздуха.
Встроенный мелкоячеистый фильтр защищает седло и диск клапана, а также расположенные ниже по потоку компоненты и предотвращает загрязнение.
Во всех камерах давления предусмотрены двусторонние порты для подключения манометров, реле давления, тестеров утечки или другого газового оборудования.
Катушки поставляются с клеммной коробкой или со штекером ISO 4400.
Технические характеристики
| Параметры | Технические характеристики |
|---|---|
| Присоединение | Внутренняя резьба EN 10226-1 от Rp3/4 до Rp2 или ANSI-ASME B1.20 от 3/4 «NPT до 2 «NPT Фланцевые PN16 — ISO 7005 от DN40 до DN80 или ANSI-ASA-ASME B16.5 класс 150 от 2″ до 3″ |
| Размер перепускного отверстия | DN15 или DN25 |
| Напряжение | 230 В переменного тока 50/60 Гц 120 В переменного тока 50/60 Гц 110 В переменного тока 50/60 Гц 24 В переменного / постоянного тока |
| Потребляемая мощность | 70 Вт для 3/4″ — 1″ 90 Вт (рабочая) для 1″¼ -3″ байпаса 1/2″ — 25 Вт перепускной канал 1″ — 35 Вт |
| Допуск по напряжению | от -15% до +10% |
| Температура окружающей среды | -15°C / +60°C |
| Макс. рабочее давление | 200 мбар и 500 мбар |
| Время закрытия | < 1 сек |
| Отверстия для манометров | G1/4 ( G1/8 для фланцевых моделей) |
| Газовый сетчатый фильтр | 600 мкм (0,02 дюйма), металлическая сетка |
| Степень защиты | IP54 (NEMA 3) опция IP65 с кабелем (NEMA 4) |
| Кабельный ввод | M20x1,5 для клеммной коробки PG 9 для штекера ISO |
| Сечение проводников | 2,5 мм2 макс. (AWG 12) для клеммной колодки 1,5 мм2 макс. (AWG 14) для штекера ISO |
Функционирование и применение
Клапан типа VMM представляет собой предохранительное запорное устройство, использующее вспомогательный источник питания.
Первый клапан (A) — это быстро открывающийся предохранительный электромагнитный клапан. Когда он обесточен, пружина давит на уплотнительный диск, удерживая проход для газа закрытым. Во входной камере находится давление газовой магистрали, которое давит на диск, усиливая функцию закрытия и улучшая герметичность.
Когда на катушку подается питание, клапан быстро открывается под действием пружины и давления газа.
При отключении питания клапан быстро закрывается, прерывая поток газа. В равной степени второй клапан (B) может быть быстро открывающимся или медленно открывающимся электромагнитным клапаном для регулировки потока газа, с первым регулируемым быстрым ходом и вторым регулируемым медленным ходом.
Возможно подключение третьего перепускного клапана (C), который работает как ступень малого огня или для получения второго быстрого (медленного) хода или обоих.

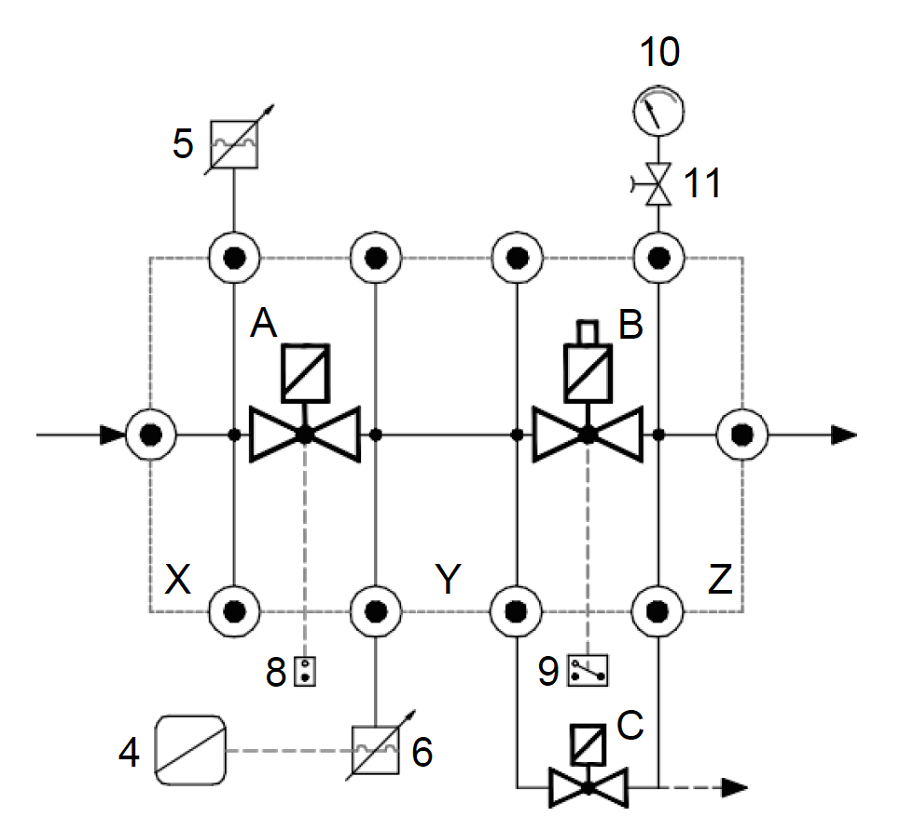

Приведенная ниже схема 1 относится к типоразмеру 1 «¼-2» с третьим клапаном в качестве перепускного.
- 1 = Шаровой клапан
- 2 = Фильтр
- 3 = Регулятор давления
- 4 = Контроль герметичности
- 5 = Реле минимального давления газа
- 6 = Реле давления контроля герметичности
- 7 = Многократный электромагнитный клапан
- 8 = Визуальный индикатор положения клапана
- 9 = Выключатель индикатора закрытого положения
- 10 = Манометр для горелки
- 11 = Кнопочный клапан
- A = Первый клапан
- B = Второй клапан
- C = Перепускной клапан (пилот)
- X = Впускная камера
- Y = Средняя камера
- Z = Выходная камера

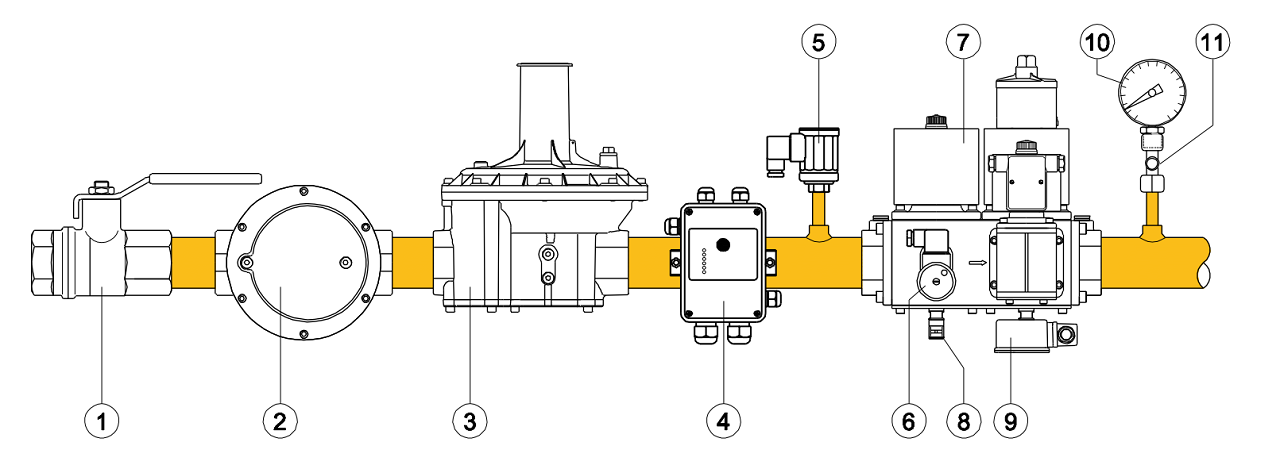

На рисунке 2 показан пример установки:
