Предохранительный клапан VMR и VML представляет собой защитное устройства (SBV), которое выпускает газ в случае если давление превышает предельно-допустимое значение вследствие различных скачков давления, повышений температур, резких изменений потоков и т.п.
Оставить заявку
Особенности
Клапан типа VMR — это быстро открывающийся одноступенчатый электромагнитный клапан, нормально закрытый (открывается под напряжением). Этот тип устройства подходит для управления блокировкой и выпуском воздуха или газа, необходимых в газовых горелках, атмосферных газовых котлах, промышленных печах и других газопотребляющих устройствах.
Клапан типа VML — это медленно открывающийся одноступенчатый электромагнитный клапан, нормально закрытый (открывается под напряжением). Этот тип устройства подходит для блокировки и выпуска воздуха или газа, необходимых в газовых горелках, атмосферных газовых котлах, промышленных печах и других устройствах, потребляющих газ.
Поставляются с соединением G1/8 для установки выключателя закрытия или визуального индикатора.
Поставляются также с манометром 1/4″ с двух сторон во впускной камере (кроме латунных моделей) для подключения манометров, реле давления, датчиков утечки или другого газового оборудования. Фланцевые модели поставляются с манометрами также во впускной камере.
Катушки поставляются с клеммной коробкой или со штепсельной вилкой ISO 4400. Обе системы снабжены подходящим кабельным вводом во избежание попадания воды и грязи.
Технические характеристики
| Параметры | Технические характеристики | |
| VMR | VML | |
| Подключения | Внутренняя резьба ISO 7-1 от Rp1 / 4 до Rp2½ или ANSI-ASME B1.20 от 1/4 дюйма NPT до 2 дюймов ½NPT Фланцевое ISO 7005 PN16 от DN40 до DN150 или ANSI-ASA-ASME B16.5 класс 150 от 2″ До 6″ | Внутренняя резьба ISO 7-1 от Rp3 / 8 до Rp2½ или ANSI-ASME B1.20 от 3/8 ”NPT до 2” ½NPT Фланцевое ISO 7005 PN16 от DN40 до DN80 или ANSI-ASA-ASME B16.5 класс 150 от 2″ до 3″ |
| Напряжения | 230 В переменного тока, 50/60 Гц 120 В переменного тока, 50/60 Гц 110 В переменного тока, 50/60 Гц 24 В переменного / постоянного тока 12 В переменного / постоянного тока Допуск по напряжению: -15% до +10% | 230 В переменного тока 50/60 Гц 120 В переменного тока 50/60 Гц 110 В переменного тока 50/60 Гц 24 В переменного / постоянного тока Допуск по напряжению: -15% до +10% |
| Температура окр. среды | -15°C до +60°C | -15°C до +60°C |
| Макс. рабочее давление | 200 мбар 360 мбар 500 мбар 6 бар | 200 мбар 360 мбар 500 мбар 6 бар |
| Время закрытия | < 1 сек | < 1 сек |
| Степень защиты | IP54 (NEMA 3) опциональный IP65 с кабелем (NEMA 4) | IP54 (NEMA 3) опционально IP65 с кабелем (NEMA 4) |
| Сечение проводников/кабельный ввод | 2,5 мм2 макс. (AWG 12) для клеммной колодки 1,5 мм2 макс. (AWG 14) для штекера ISO M20x1,5 для клеммной коробки PG 9 для ISO-разъема | 2,5 мм2 макс. (AWG 12) для клеммной колодки 1,5 мм2 макс. (AWG 14) для штекера ISO M20x1,5 для клеммной коробки PG 9 для ISO-разъема |
| Материалы, контактирующие с газом | Алюминиевый сплав, Латунь, Нержавеющая сталь, Анаэробный клей с гальваническим покрытием, Нитриловый каучук (NBR), Фторэластомер (FPM), Политетрафторэтилен (PTFE) | Алюминиевый сплав, Латунь, Нержавеющая сталь, Анаэробный клей с гальваническим покрытием, Нитриловый каучук (NBR), Фторэластомер (FPM), Политетрафторэтилен (PTFE) |
Функционирование и применение
Клапан типа VML представляет собой предохранительное запорное устройство, использующее вспомогательный источник питания.
Когда он обесточен, пружина нажимает на уплотнительный диск, удерживая газовый канал закрытым. Теперь входная камера находится под давлением газопровода, и он также воздействует на диск, улучшая уплотнение.
Когда катушка приводится в действие, клапан открывается медленно из-за гидравлического тормоза, против силы пружины и давления газа. Быстрый ход можно регулировать с помощью регулировочного винта сверху для регулировки начального расхода газа. Основной поток и время открытия также можно регулировать.
Если источник питания отключен, клапан быстро закрывается, прерывая поток газа.
Клапан типа VMR представляет собой предохранительное запорное устройство, использующее вспомогательный источник питания. Когда он обесточен, пружина нажимает на уплотнительный диск, удерживая газовый канал закрытым. Теперь входная камера находится под давлением газовой магистрали, которое воздействует на диск, увеличивая функцию закрытия и улучшая уплотнение.
Когда катушка приводится в действие, клапан открывается быстро, против силы пружины и давления газа. Поток можно регулировать с помощью регулировочного винта сверху.
Если источник питания отключен, клапан быстро закрывается, прерывая поток газа.

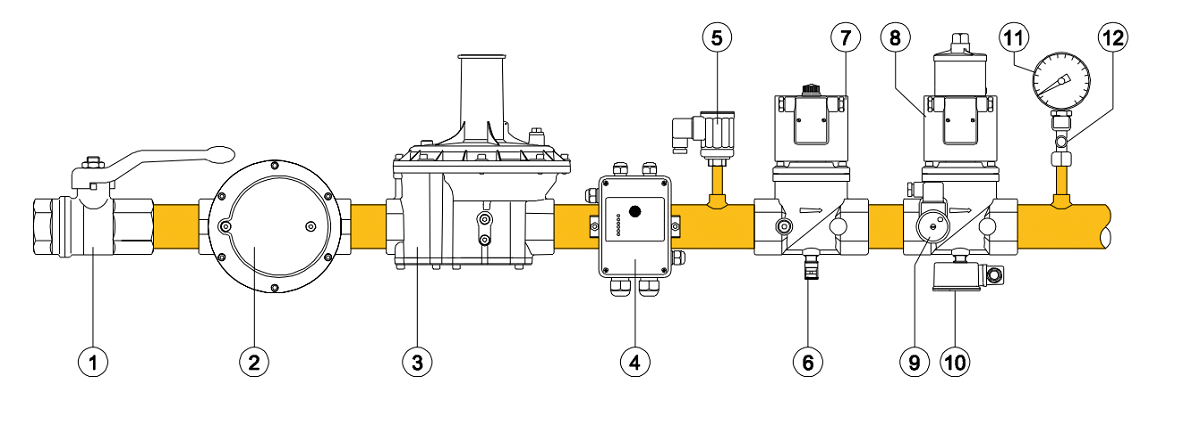

На рисунке ниже показан пример установки с другими устройствами Elektrogas.
На рисунке обозначено:
- 1 = Шаровой клапан VSG
- 2 = Фильтр FG
- 3 = Регулятор давления R
- 4 = Контроль герметичности LD
- 5 = Реле давления газа PSG
- 6 = Визуальный индикатор положения клапана VI
- 7 = Электромагнитный клапан быстрого открытия VMR
- 8 = Медленно открывающийся электромагнитный клапан VML
- 9 = Реле давления контроля герметичности
- 10 = Электрический индикатор положения клапана PCS
- 11 = Манометр MG
- 12 = Нажимной клапан ME
