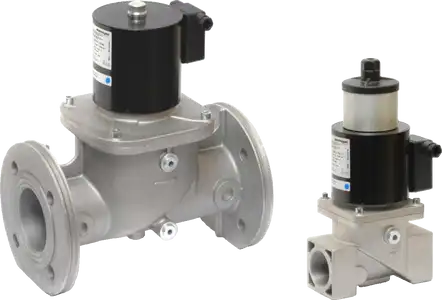

Электромагнитные нормально закрытые клапаны для регулировки воздуха для горения серий VRA, VLA и VTA с функцией медленного закрытия. При отсутствии напряжения на катушке пружина давит на диск, поддерживая минимальный зазор для воздуха. Когда на катушку подаётся напряжение, клапан открывается, перемещая диск к максимальной величине зазора. При отключении электропитания клапан переключается на минимум.
Оставить заявку
Особенности
Клапаны производятся из литого под давлением алюминия с большим диапазоном присоединений, от DN 20 до DN 80.
Соединения трубы соответствуют группе 2, согласно EN161 требованиям.
Используются для холодного воздуха горения (не в целях безопасности).
Исполнение с двумя настройками расхода: минимальный и максимальный, для большого/малого горения.
Используются для циклических операций и непрерывной работы (100% ED).
Клапан поставляется без внутреннего фильтра, так как в большинстве случаев воздух очень грязный и быстро засоряет фильтр, но установлено специальное седло, способное противостоять движущимся механическим частицам.
Снабжены G1/4 присоединением на двух сторонах входной камеры, для подключения манометров, реле давления и пр. Фланцевые модели снабжены эти присоединением также на выходной камере.
Катушки снабжены клеммной коробкой или коннектором ISO 4400 (опция). Обе системы обеспечены уплотнителем кабеля для предотвращения попадания воды и грязи.
Все узлы спроектированы, чтобы выдерживать любые механические, химические и термические условия во время типичной эксплуатации. Эффективная обработка поверхностей улучшает механическую устойчивость и устойчивость к коррозии элементов.
Технические характеристики
| Параметры | Технические характеристики |
|---|---|
| Присоединение | Резьбовое ISO 7-1 от Rp3/4 до Rp2½ Фланцевое PN16 – ISO 7005 от DN40 до DN80 |
| Напряжение, макс. рабочее давление | 230 VAC 50/60 Hz 120 VAC 50/60 Hz 110 VAC 50/60 Hz 24 VAC/DC 12 VAC/DC |
| Допуск по напряжению | от -15% до +10% |
| Температура окружающей среды | -15°C to +60°C |
| Макс. рабочее давление | 200 мбар (20 кПа) |
| Операционное время срабатывания | VRA: 1с открытие/закрытие VLA: ~4с открытие / 1с закрытие VTA: ~4с открытие/закрытие |
| Степень защиты | IP54 (NEMA 3) Опционально IP65 с кабелем (NEMA 4) |
| Кабельный ввод и секция проводов | 2,5 mm2 max. (AWG 12) для клеммной коробки 1,5 mm2 max. (AWG 14) для штекера ISO |
| Материалы, контактирующие со средой | Алюминиевый сплав Латунь Нержавейка Легированная сталь Анаэробный клей Нитрил-бутадиеновая резина (NBR) Политетрафторэтилен (PTFE) |
Функционирование и применение
VRA – тип электромагнитного клапана с быстрым открытием/закрытием, VLA – медленное открытие и быстрое закрытие, VTA – медленное открытие/закрытие. И минимум, и максимум может быть настроен от 0 до 100%.
Без напряжения пружина давит на диск, пропускающий только минимальный поток. При подаче напряжения клапан открывается, перемещая диск в максимальное открытое положение.

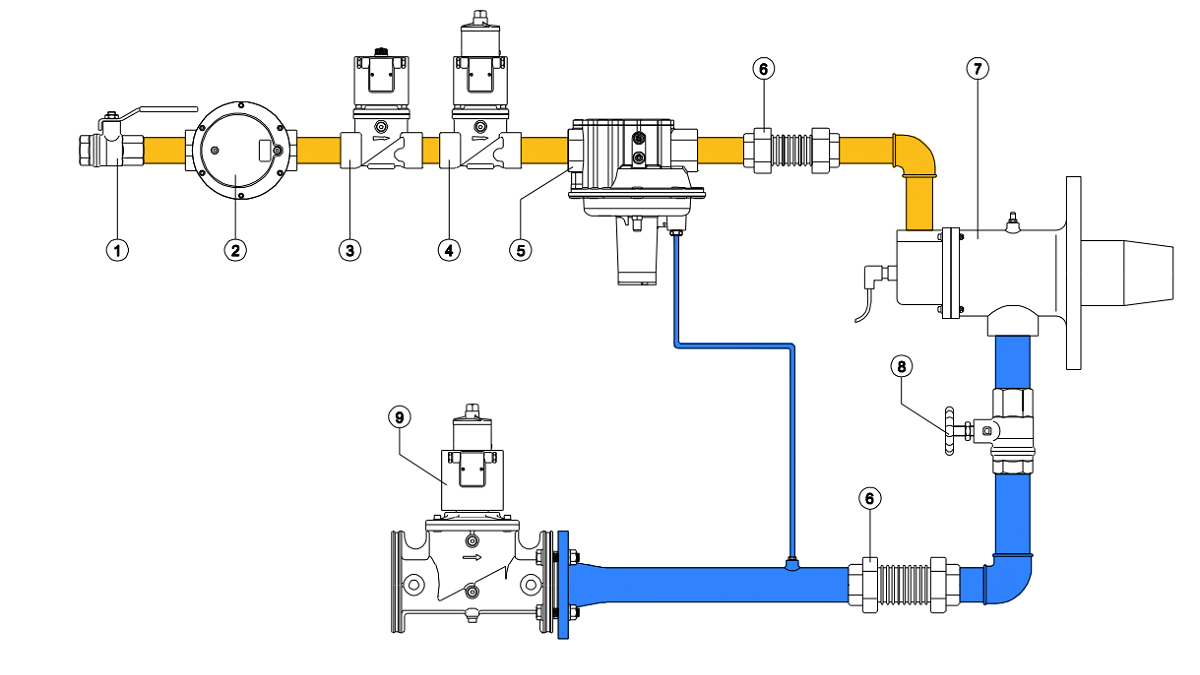

Пример установки показан на рисунке ниже:
На рисунке обозначено:
- 1 — кран шаровый;
- 2 — фильтр газовый;
- 3 — Электромагнитный клапан быстрого открытия для газа;
- 4 — Электромагнитный клапан медленного открытия для газа;
- 5 — Регулятор соотношения газ/воздух;
- 6 — Сильфон из нержавеющей стали;
- 7 — Газовая горелка;
- 8 — Регулировочный кран;
- 9 — Медленно открывающийся электромагнитный воздушный клапан.
